1、线上有红色的点表示它没有正常工作；
因为：路由器的端口默认是关闭的，需要我们去把端口打开。
这也是交换机和路由器的区别
2.我们需要给路由器的端口配置IP地址，
这也是路由器和交换机不一样的地方

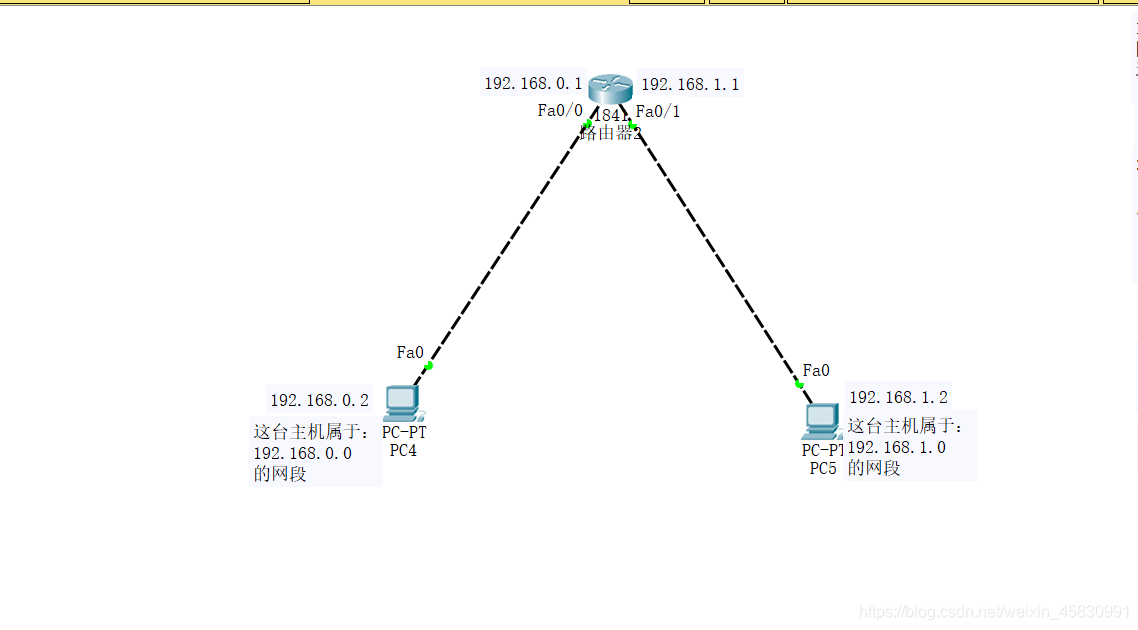

3.因为路由器的左边属
192.168.0.0的网段
所以我们给左边的端口配置的IP地址可为：
192.168.0.1
同理，右边配置为：
192.168.1.1
4.Gig=Gigabit Ethernet千兆端口 FA=Fast Etherner 百兆端口
5.Would you like to enter the initial configuration dialog? [yes/no]:
是否要对路由器进行一些配置呢？
no
6.>符号表示在用户模式下，要进入特权模式，enable
#表示已经进入了特权模式
7.给Fa0/0口配置一个IP地址：
192.168.0.1
（1）先要进入配置模式下：config terminal
(2)输入接口：interface f0/0
(3)配Ip地址：
ip address 192.168.0.1
255.255.255.0回车
（4）激活端口：
no shutdown
回车
（5）exit:退回到配置模式下
(6)开始配置另一个端口
interface f0/1
ip address 192.168.1.1 255.255.255.0
回车
no shutdown8.绿色的点表示端口激活
9.这时候可以 ping一下 步骤：
（1）单击pc4,打开桌面cmd命令窗口
（2）输入 ping 192.168.1.2
（3）注释：ping pc5,检测网络的连通性
（4）显示请求超时（Request tiemd out）
相当于两台主机之间还不能通信
(5)什么问题呢？
答：我们刚才在配置主机的ip地址的时候，只给主机配置了ip地址和子网掩码
没有给主机配置网关
（6）什么是网关呢？
答：就是主机要进行数据发送的时候，要把数据发给谁。
例如：这里pc4要把数据发送给pc5;
第一步就要把数据发送给路由器；
所以pc4的网关就要设置成路由器
f0/0 的IP地址：
192.168.0.1
（7）右边的PC5同理
网关设置为：
192.168.1.110.再ping pc5: ping 192.168.1.2 11.此时ping 通了
但命令行的第一行还会出现一个“请求超时”。
是什么原因呢？
答：因为pc4第一次发送数据给pc5的;那么，它在数据链路层的时候；
它找不到pc5的MAC地址；
所以它会发一个ARP请求，那么第一个包就超时了。
再ping一次四个数据包都是收到的
